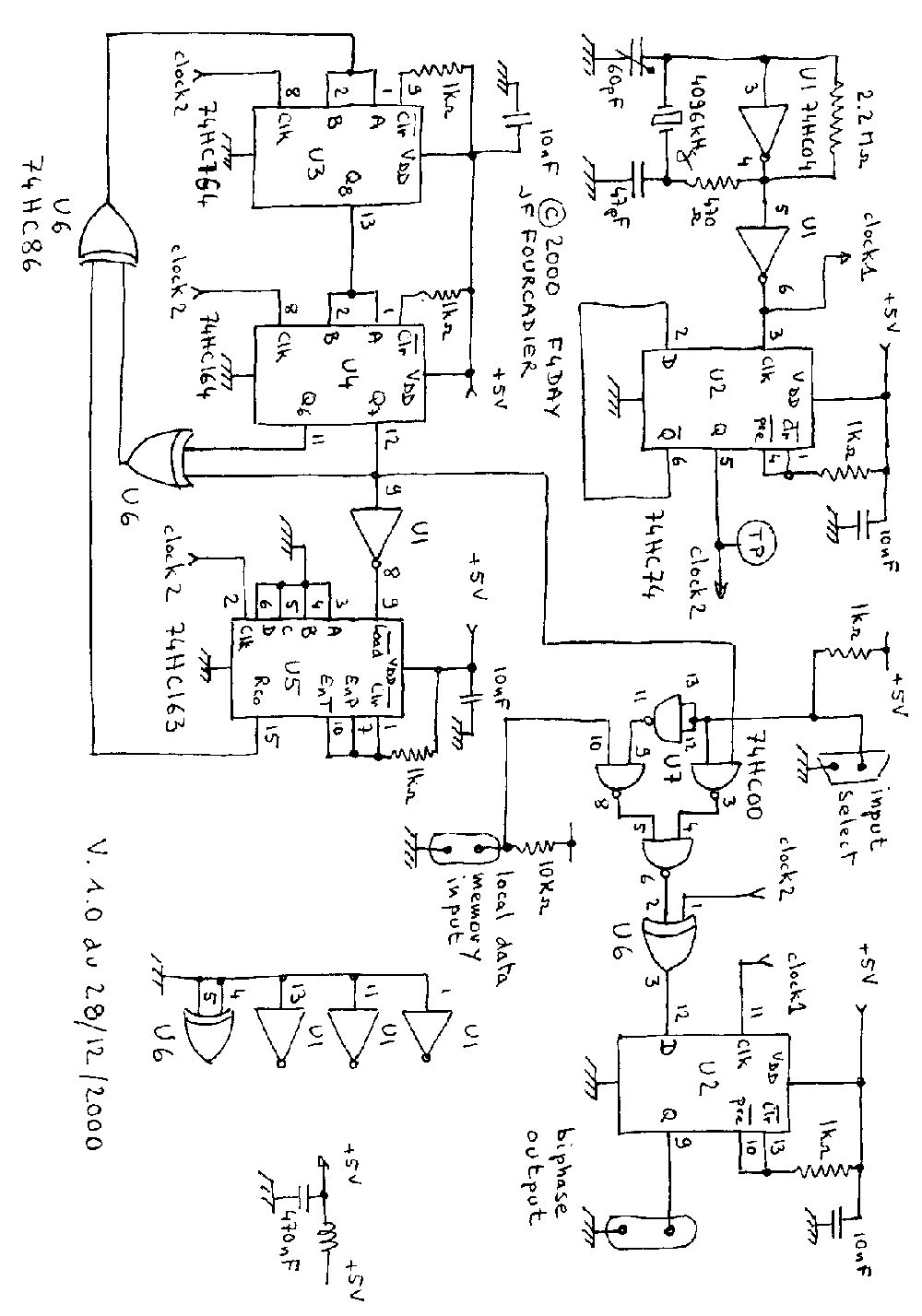

Le générateur
pseudo-aléatoire et la formation du biphase
cliquer pour agrandir
Deux inverseurs parmi les 6 du
74HCT04 U1 sont montés en oscillateur à quartz de 4096
kHz et alimentent la bascule D U2 câblée en diviseur par
2. Nous obtenons sur la sortie Q de U2 un signal carré
50/50 à la fréquence d'horloge du montage qui est précisément
de 2048 kHz. Un condensateur ajustable permet l'ajustage
fin de cette fréquence.
Les circuits U3 et U4 74HCT164
sont des circuits contenant 8 registres à décalage chacun.
Ils sont chaînés et les quatorzièmes et quinzièmes sorties
sont connectées au ou exclusif U6 74HCT86 dont la sortie
est renvoyée à l'entrée du registre U3. Le compteur U5
est incrémenté par chaque nouveau zéro issu du générateur
pseudo-aléatoire et est mis à zéro à chaque arrivée de
un. En cas de blocage du générateur pseudo-aléatoire,
le compteur U5 voit arriver quinze zéros successifs qui
provoquent la mise à un de sa sortie de retenue RCO et
force l'introduction d'un un en entrée des registres.
Le réamorçage est ainsi automatique.
Le circuit U7 forme un multiplexeur
2 vers 1. Il permet de choisir le signal qui sera envoyé
sur la formation du biphase par le ou exclusif connecté
sur la sortie. Lorsque l'entrée "input select"
est laissée en l'air, le signal présent à la sortie est
le signal issu du générateur pseudo-aléatoire. Si l'entrée
"input select" est mise à zéro, le signal présent
sera celui provenant de l'entrée auxiliaire "local
data memory input". Cette entrée auxiliaire est nécessaire
pour les données qui sont stockées dans l'EPROM de 1 Mbit
(message d'identification, image et logiciel à télécharger).
La sortie du multiplexeur 2 vers
1 U7 est présentée à l'entrée du ou exclusif U6 qui produit
le code biphase. Ce dernier est transmis à l'entrée D
de la deuxième bascule U2. Cette bascule, montée en registre,
permet un fonctionnement synchrone et de s'affranchir
ainsi des délais de propagation des signaux dans les différents
circuits logiques.
Des points test (TP) permettent
de contrôler les signaux essentiels. Le point test d'horloge
est de plus utile pour synchroniser un oscilloscope lors
de l'examen du diagramme de
l'oeil.
Le filtre de Nyquist
émission et l'amplificateur vidéo
Le signal biphase provenant de
la logique est présenté à l'entrée du filtre de Nyquist
à travers deux résistances d'adaptation d'impédance. Le
filtre de Nyquist est également adapté en sortie. Un amplificateur
à trois étages permet de fournir un niveau de 1 V crête
à crête dans une impédance de 75 ohms. Un potentiomètre
permet d'ajuster le niveau.
La mémoire de
données locales
Les circuits 74HC161 Q1 à Q5
sont montés en compteur synchrone. Leurs sorties sont
connectées aux entrées d'adresse de l'EPROM M27C1001,
permettant ainsi l'exploration du contenu de la mémoire.
Le circuit 74HC151 Q6 est un multiplexeur 8 vers 1 qui
présente successivement les différents bits de chaque
octet à la sortie.
Le contenu de la mémoire est
parcouru en 0,5 s. Le cycle est sans fin.
Le modem (partie
réception): publication prochaine
