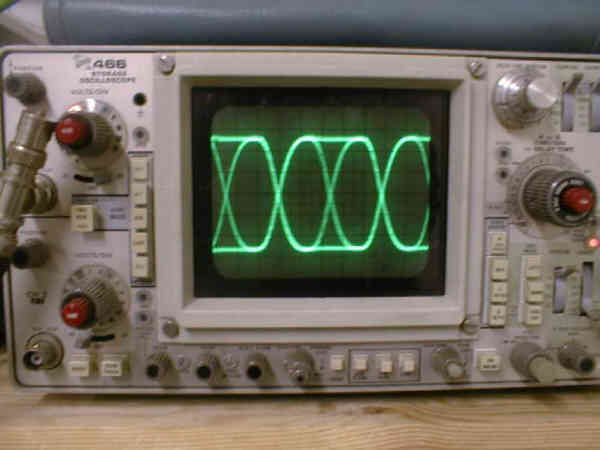

Mesures : le diagramme de l'oeil

 Le diagramme de l'oeil permet d'une manière très simple d'apprécier la qualité des signaux numériques reçus avant qu'ils atteignent le dispositif de démodulation. Il s'agit d'une des mesures de base en transmission numérique.



Réalisation:

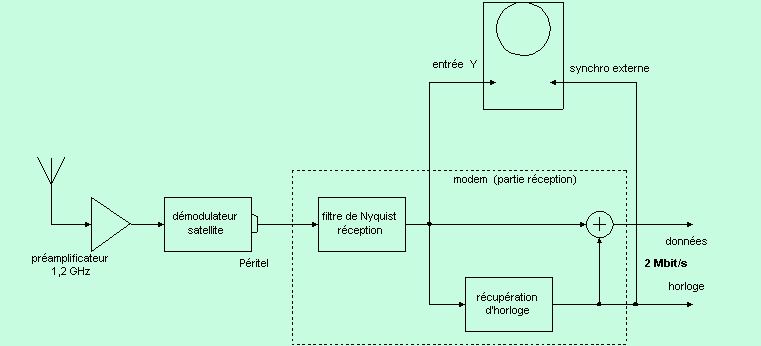

Le signal reçu, après son conditionnement par le filtre de Nyquist réception, est connecté sur l'entrée Y d'un oscilloscope.

L'oscilloscope est placé en mode synchronisation externe. La base de temps de l'oscilloscope est synchronisée par le signal d'horloge.

On régle le gain vertical et la vitesse de balayage de manière à bien visualiser le signal.





Interprétation



L'"ouverture de l'oeil" caractérise le bruit et les distorsions apportées par la chaîne de transmission. L'opération d'échantillonnage doit se produire à l'instant précis où l'oeil est le plus ouvert. Un oeil bien ouvert permettra au dispositif de démodulation de discerner aisément les symboles transmis. A l'opposé, un oeil fermé se traduira inévitablement par de nombreuses erreurs de transmission.

La fermeture de l'oeil est le résultat:

- soit du bruit: il faut alors s'efforcer d'améliorer la qualité du signal radio

- soit d'interférence intersymbole: les caractéristiques amplitude-fréquence et/ou phase-fréquence de la chaîne de transmission ne sont pas correctes (NB: ce type de défaut affecte également la qualité de transmission en télévision). Il faut les caractériser, trouver et corriger les défauts. On pourra se reporter utilement à la page relative au filtre de Nyquist.

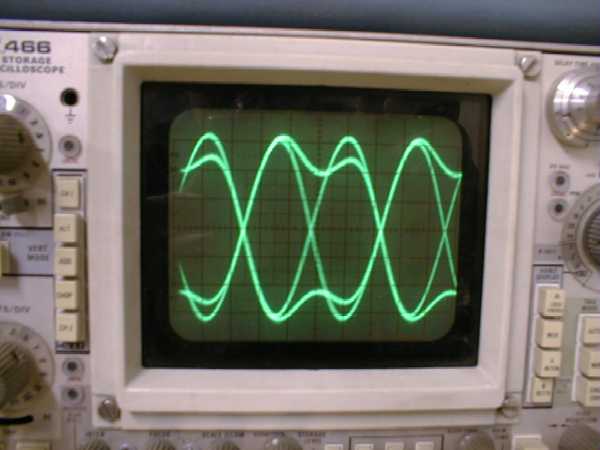

Un exemple de signal distordu:
