Réalisez un générateur
de mire vidéo à l'aide de la visionneuse SanDisk
Le générateur de mire constitue l'accessoire
indispensable à la station de télévision d'amateur.
Il permet l'identification de la station, et surtout de s'assurer que
la qualité des signaux transmis est correcte. La réalisation
de générateurs de mires fait traditionnellement appel à
des composants actifs comme les microcontrôleurs PIC et les codeurs
vidéo.
Le générateur qui est présentée
ici intéressera l'amateur pressé. Il fait appel à
une visionneuse de photographies numériques disponible dans le
commerce de détail pour moins de 100 euros: la visionneuse SanDisk.
La visionneuse SanDisk
L'ensemble vendu sous blister est constitué de quatre
parties:
- un boîtier électronique comportant: en
face avant quatre fentes pour introduire des cartes photo aux formats
CompactFlash® Type I et II, SmartMediaT, Memory Stick®, SDT et MultiMediaCard,
en face supérieure des boutons de commande, et en face arrière
les connecteurs de raccordement,
- une télécommande
- un adaptateur d'alimentation mural 220 V / 12 V 600
mA
- deux câbles vidéo de liaison: un Cinch
et un S-vidéo
Pour que l'ensemble puisse générer des images, il faudra
bien entendu lui ajouter une carte mémoire, compatible avec un
des formats précités, et correctement programmée.
Inutile de prendre une carte coûteuse de grande capacité:
Les cartes basiques 8 ou 16 Mo vendues avec les appareils photographiques
seront sorties du tiroir et trouveront là un emploi intéressant.
Pour une description, voir également la présentation
commerciale sur le site de SanDisk
La programmation de la carte
On préparera tout d'abord sur l'ordinateur, au
moyen d'un logiciel de dessin, l'image que l'on veut transmettre. Pour
une dimension convenable de l'image restituée sur l'écran
de télévision, on ne descendra pas en dessous d'un format
de 640 points de large. Le résultat est parfait en adoptant une
largeur d'image de 800 à 1200 points. L'image est finalement
mise au format ".jpg".
télécharger un

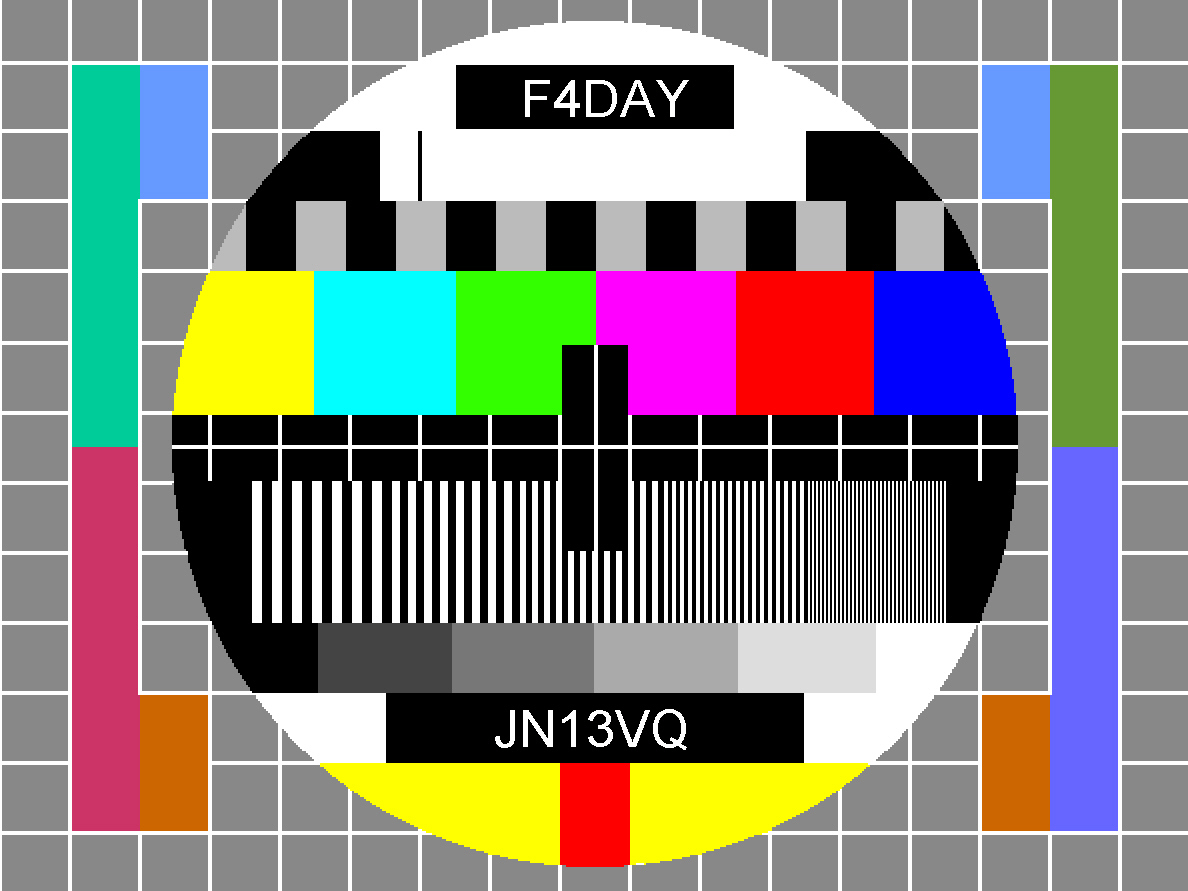

exemple de fichier de mire
(fichier .jpg, 170 ko)
Lors des manipulations de fichiers, attention aux changements de formats
d'image hasardeux. Les décimations et autres interpolations logicielles
peuvent altèrer la régularité des transitions blanc-noir
aux niveaux de finesses les plus élevés. Toujours vérifier
le résultat en "zoomant" sur les détails. Le
transfert du fichier s'effectue très simplement en introduisant
la carte dans un appareil photo connecté à l'ordinateur,
par exemple sur son port USB.
Utilisation
Les connexions sont simples. Le dispositif fonctionne immédiatement
après la mise sous tension. Pour une utilisation en qualification
de liaison, on vérifiera que le niveau de tension vidéo,
luminance + synchro, développé aux bornes d'une résistance
de 75 ohms est bien de 1 V crête à crête. Il n'existe
pas de potentiomètre à l'intérieur du boîtier
qui permettrait l'ajustement du niveau. Il est donc plus prudent de
prévoir d'intercaler un amplificateur vidéo à gain
réglable, entre la visionneuse et l'utilisation.
NB: Pour le réglage du niveau, les plus audacieux ouvriront
le boîtier et ajusteront - très légèrement
- les valeurs de deux résistances CMS:
- R28, dont la valeur d'origine est 75 ohms, a un effet sur l'amplitude
de la luminance,
- R35, dont la valeur d'origine est de 150 ohms, a un effet sur la hauteur
des tops de synchronisation.
Attention: Modification sans garantie, à vos risques et périls.
Les composants sont de très petites dimensions, et il y a un
réel risque, physique ou électrique, de destruction de
l'ensemble.
 .
Conclusion
La visionneuse
SanDisk permet de réaliser en un clin d'oeil un générateur
de mire peu onéreux, avec pour résultat des images à
l'aspect professionnel. Ce dispositif n'est pas un vrai dispositif
de mesure, mais il permet toutefois de commencer à identifier
visuellement les principaux défauts de transmission d'un signal
de télévision.
A
essayer, sans hésitation.
|
