Réception 10 GHz
Généralités
Dans cette bande, il
est nécessaire d'être en visibilité optique de l'émetteur :
bon dégagement ou portable. Recevoir des signaux de télévision
amateur dans la bande des 10 GHz est par contre aujourd'hui
relativement facile, grâce aux kits satellite disponibles à
bas prix dans les hypermarchés et magasins de bricolage.
Pour le choix du matériel,
privilégier la simplicité : grande parabole offset en tôle de
80 ou 85 cm de diamètre, tête bibande à boîtier métallique fermé
par des vis, démodulateur rudimentaire, le tout sans fioriture.
Eviter les têtes satellite enveloppées dans une coquille plastique.
Le boîtier en alliage léger est souvent de petite taille et
se prête mal aux modifications décrites plus bas. Les kits satellite
premier prix, à moins de 500 F, sont souvent parfaits.
La seule difficulté réside
dans l'abaissement de la fréquence de l'oscillateur local "bas",
de 9,75 GHz à 9,00 GHz. La méthode très classique et abondamment
décrite est présentée ci-dessous.
Modification d'une tête satellite
Le principe
de la modification est très simple : il suffit de coller un
DRO bande haute (10,6 GHz) , sur la vis de réglage de l'oscillateur
bande basse et de tourner la vis pour faire osciller l'ensemble
sur 9,00 GHz. Les têtes bibandes contiennent tous les ingrédients
nécessaires. Toutes les têtes ne sont cependant pas aisément
modifiables et des oscillateurs sont réticents à fonctionner
à ce régime. Des instabilités peuvent également apparaître,
en particulier lorsque le DRO mobile est approché très près
du DRO fixe. Prévoir donc des échecs !
Une
tête difficilement modifiable :
Un exemple de tête
bibande pas facilement modifiable car l'espace manque
dans le logement en alliage léger pour superposer deux
DRO . Récupérons quand même le DRO bande haute !
cliquez pour agrandir
une
tête Astra antédiluvienne !
Essayons
de greffer le DRO récupéré précédemment sur cette tête
Astra monobande !
La tête
ouverte :
collage
du DRO bande haute
ajustement
de la fréquence de l'oscillateur local
Une petite antenne
placée devant le cornet permet de capter les fuites d'oscillateur
local. L'amplitude de ces fuites est loin d'être négligeable
!
Un analyseur de
spectre et un fréquencemètre permettent de caler la fréquence
de la tête avec précision en quelques secondes !
Vous n'avez pas
d'analyseur de spectre. Ce n'est pas grave ! Vous allez
régler votre tête en quelques minutes :
Prenez une tête
satellite non modifiée, connectée sur un démodulateur
satellite lui même connecté sur un téléviseur. Sélectionnez
la bande haute (oscillateur local à 10,600 GHz). Réglez
le démodulateur satellite sur 1600 MHz. Vous disposez
alors d'un récepteur sensible à 9,000 GHz (10,6 - 1,6)
qui va vous permettre de déceler les fuites de l'oscillateur
local de la tête que vous voulez justement régler sur
9,000 GHz. La précision obtenue est de quelques MHz. Vous
pourrez plus tard parfaire le résultat au moyen d'une
émission de fréquence connue.
Détails de montage de l'antenne
Les antennes satellite
offsets disponibles dans le commerce sont étudiées pour recevoir
des satellites situés dans le ciel, à un angle voisin de 45°
par rapport à l'horizontale. Lorsqu'on souhaite utiliser ces
antennes pour recevoir un émetteur terrestre, il faut donc basculer
vers l'avant le plan du paraboloïde. On peut choisir de monter
celles-ci "à l'envers", c'est à dire avec la tête

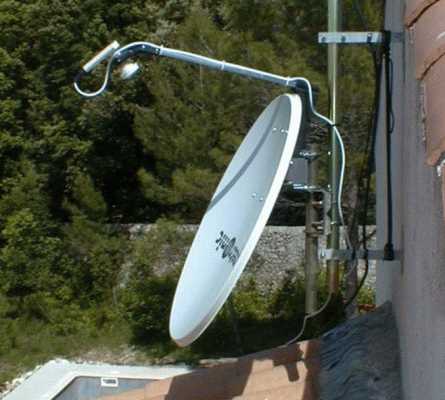

placée en partie supérieure, comme le montre la photographie
ci-dessous :

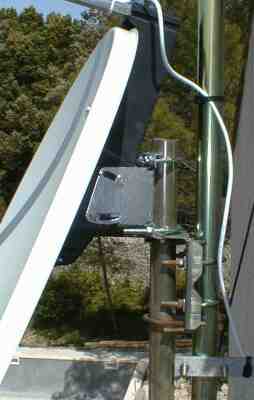

De petits aménagements
mécaniques sont cependant nécessaires :
- coupure ou déport
du tube vertical de fixation "sinon le support de
bras touche en haut"
- création à la
lime d'une boutonnière pour permettre le réglage en élévation
et "dans le bon sens"
Au loin, le massif de
l'Aigoual :
Evaluation des niveaux relatifs
des signaux reçus
Une petite adaptation
de votre démodulateur satellite vous est proposée.
|
