Non, FHD22 n'est pas l'indicatif d'une
station officielle nouvelle, dispensant trois fois par semaine des
cours de lecture au son en mode PSK31 !
Plus sérieusement, l'effervescence dont
est l'objet le monde des télécommunications avec le développement
des applications mobiles, haut débit, et de proximité a conduit au
niveau mondial les Autorités de Réglementation a remodeler les utilisations
du spectre aux alentours de 2 GHz. La France est évidemment touchée
par le phénomène. Sur le plan pratique, la bande 2,1 - 2,3 GHz qui
était très largement utilisée par des petits faisceaux hertziens courte
distance doit être libérée avant la fin de l'année 2001. De ce fait,
des centaines, voire des milliers d'équipements, sont mis au rebut.
Parmi ces équipements, le plus répandu est le faisceau hertzien FHD22,
fabriqué par Thomson ou par SAT dans les années 1970-1980. Il est
piloté quartz, modulé en amplitude (un interrupteur dans l'antenne
!), sa puissance d'émission est de 50 mW, la FI réception est à 119
MHz. Compte tenu de son type de modulation et de sa puissance d'émission
réduite, il n'est pas facilement réutilisable en l'état pour un usage
amateur. Cependant, il se prête bien comme on va le voir à la confection
de petits accessoires bien utiles pour le radioamateur intéressé par
les réalisations en 2,3 GHz.
Une visite chez le ferrailleur local vous permettra peut-être de mettre
la main sur un de ces équipements.

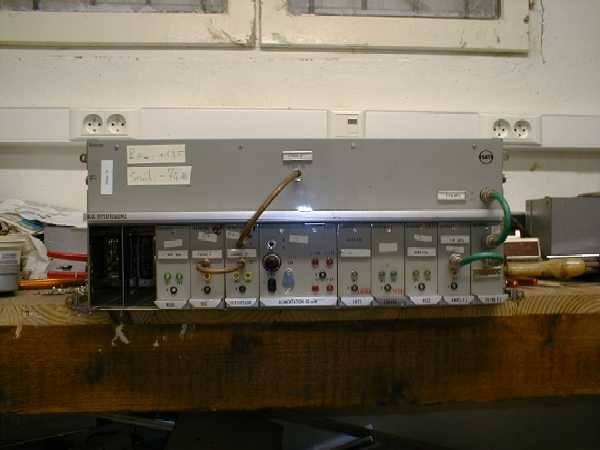

le faisceau hertzien FHD22
Les éléments
à récupérer:
- le filtre duplexeur,
en laiton argenté, à lignes interdigitées
(cliquez pour agrandir)
- l'isolateur 2 GHz et le coupleur
directif 22 dB réalisé en microstrip
- l'oscillateur-quadrupleur et
le sextupleur
L'oscillateur-quadrupleur, part d'un quartz d'environ 95 MHz, multiplie
cette fréquence par quatre et délivre environ 600 mW à 380 MHz.
Il est alimenté en 12 V continu. Le sextupleur fonctionne avec deux
étages équipés de diodes varactors. Il délivre entre 50 et 100 mW
à 2,2 GHz.
- la diode mélangeuse
et son sandwich microstrip
- les liaisons en coaxial semi-rigide
UT141
Une fois ces quelques composants récupérés,
vous pouvez ensuite faire preuve d'un rare savoir vivre en rendant
au ferrailleur les 15 kilogrammes de tôles et débris divers qui vous
restent dans les mains.
Réalisations:
Réalisation d'un filtre 2,3
GHz
Très simple: on scie le profilé rectangulaire
à environ 25 mm de la fiche SMA, on prend soin d'éliminer toute trace
de limaille, et on referme en soudant à l'étain une cloison en extrémité,
à l'aide d'un chalumeau à gaz. Pour une régularité de
transmission dans la bande, on règle impérativement avec un
wobulateur. Le filtre a une bande passante d'environ 30 MHz et une
perte d'insertion de moins de 1 dB (0,7 dB mesuré). Avec
un profilé on peut construire deux filtres.
Voir quelques résultats de mesures
effectuées sur le filtre ci-dessus.
Utilisation de l'oscillateur-quadrupleur
et du sextupleur
Très simple: On Remplace le quartz de
95 MHz (environ) par un de 98 MHz, on réaligne les circuits accordés,
on branche sur une alimentation 12 V, et on dispose d'une source de
98 x 24 = 2352 MHz, d'une puissance de quelques 70 à 80 mW. Le
signal avec des raies à - 20 dB n'est pas très propre, mais on peut
bien arranger les choses avec le filtre décrit précédemment.
Réalisation d'un ROS mètre 2,3
GHz
Très simple: on connecte la sortie dérivée
du coupleur directif sur l'entrée du module de la diode mélangeuse.
La sortie de cette diode est connectée sur un microampèremètre (moins
de 100 µA). La puissance injectée doit être limitée à quelques centaines
de mW.
On peut ainsi évaluer ou mesurer la puissance réfléchie et règler
des antennes 2,3 GHz ......
Les schémas de la partie RF
L'oscillateur
90 MHz et le multiplicateur par 4: osc1.jpg
(60 ko) et osc2.jpg (60 ko)
